Ценник за сам комплект откатных ворот с фурнитурой. Дополнительно можно приобрести: NICE-600 Автоматика для откатных ворот, чтобы использовать автоматику нужно установить Рейку зубчатую. Также можно приобрести: Фундамент бетонный переносной или Фундамент откатных ворот (железо). Все для откатных ворот по ссылке.

Автоматические ворота в Ульяновске - Мы производим откатные ворота, металлоконструкции фундамента и комплектуем автоматикой. Крепкие заводские откатные ворота.

Используем направляющие балки, опоры-ролики и фурнитуру Ролтэк "ЭКО" (вес ворот до 500кг), "ЕВРО" (до 800кг); редукторы Nice.

откатные ворота Ульяновск на проем 7 метров аэропорт Восточный.

Видео: Как изготавливали откатные ворота Ульяновск аэропорт Восточный

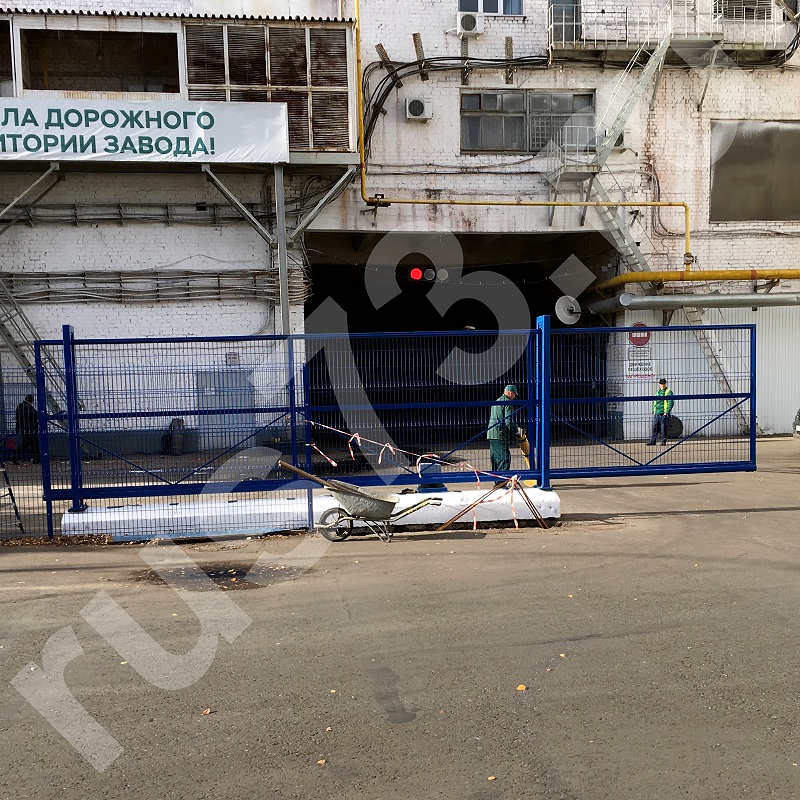

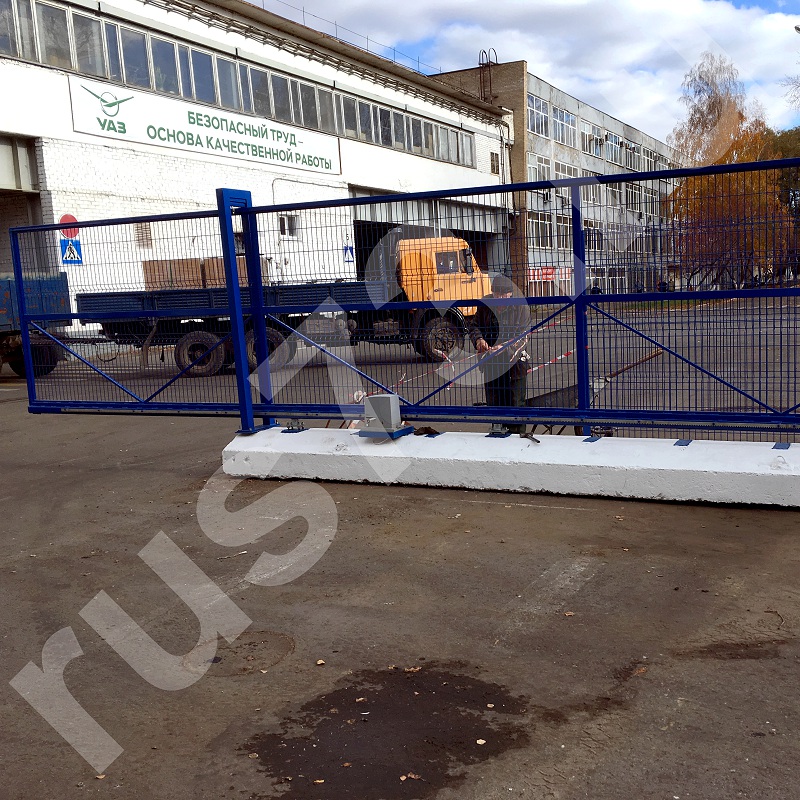

откатные ворота Ульяновск Ульяновский автомобильный завод (УАЗ)

направляющие балки Ролтэк.
ЭКО (маленькие) - толщина листа 3.5мм, ширина-69мм, высота-59мм;
ЕВРО (большие) - толщина листа 4.5мм, ширина-89мм, высота-74мм;

опорные ролики или роликовая опора

большие опорные ролики ЕВРО

средние опорные ролики ЭКО

опорные регулировочные площадки (подставки), монтируются под роликами

опорный ролик на регулировочной площадке смонтирован на фундамент

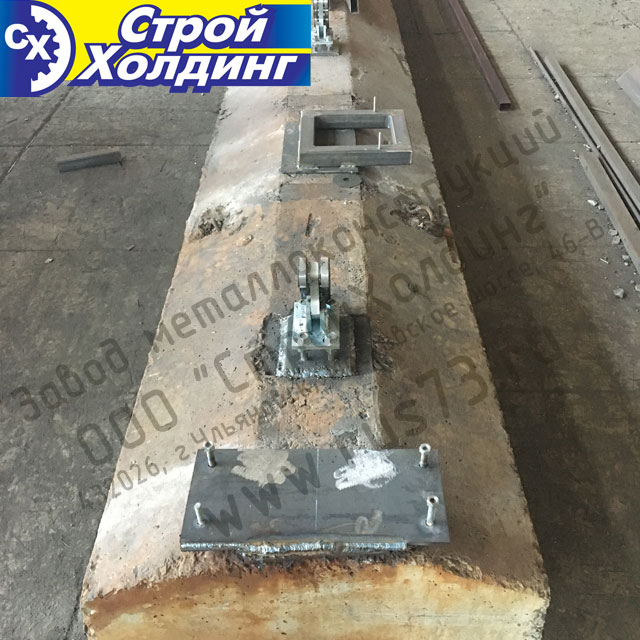

фундамент откатных ворот с посадочными площадками и роликами Да, в качестве фундамента бетонного L=6000 используем БРП 60.8.3 6000х820х330, весом 4,0т.

уловитель нижний смонтирован на П-образный столб

уловитель нижний на складе

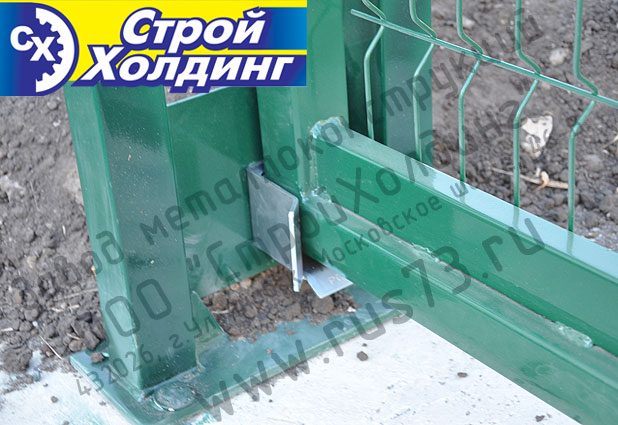

уловитель нижний в эксплуатации

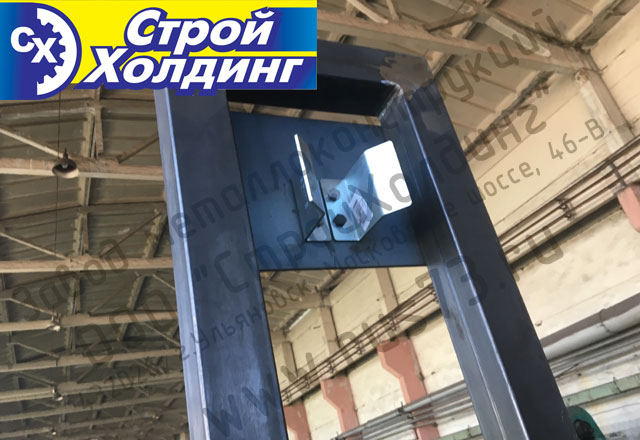

ловитель верхний

уловитель верхний эксплуатация

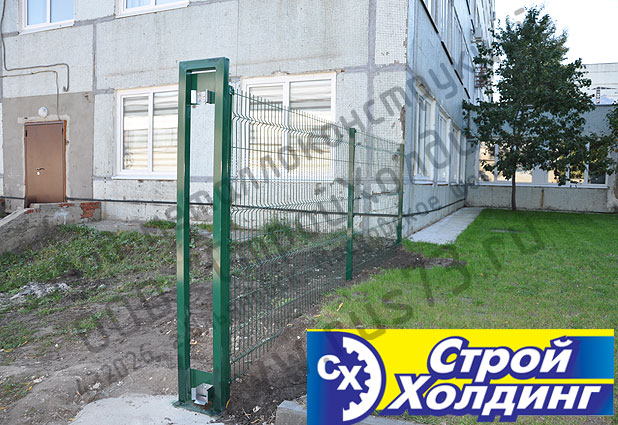

уловители верхний и нижний эксплуатация

уловитель верхний на складе

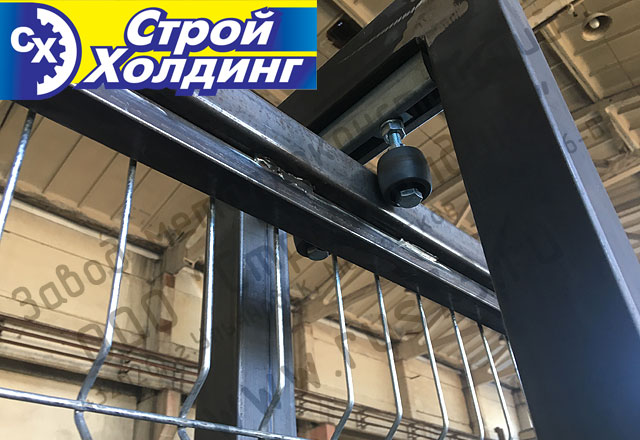

кронштейн квадратный с роликами внутри П-образного столба

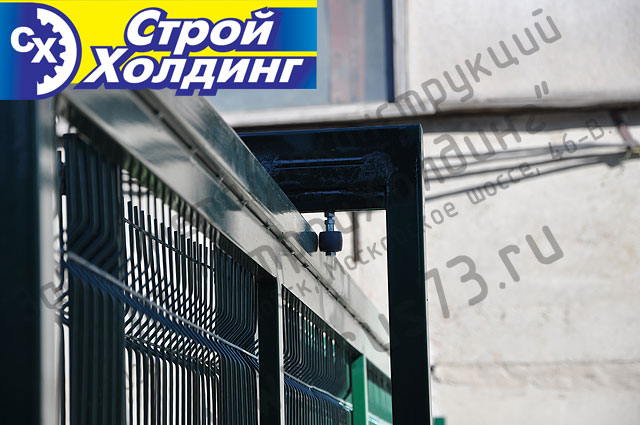

кронштейн квадратный с роликами внутри П-образного столба направляет и поддерживает полотно откатных ворот - эксплуатация

кронштейн квадратный и ролики на складе ожидают начало монтажных работ

задняя просто заглушка направляющей шины

декоративная заглушка направляющей шины на складе

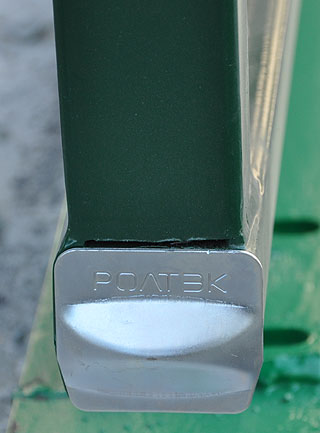

заглушка направляющей шины

ролик концевой опорный заезжает на нижний улавливатель - отладка механики ворот

ролик концевой опорный на складе

редукторы (приводы ворот) NICE-600 на складе

программирование редуктора Nice-600

программирование редуктора Nice-600 (продолжение)

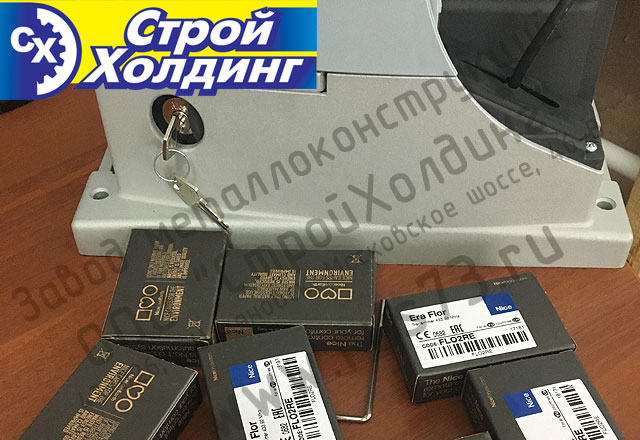

программирование редуктора Nice-600: привязываем дистанционные брелоки управления к редуктору

программирование редуктора и прописывание ключей завершено

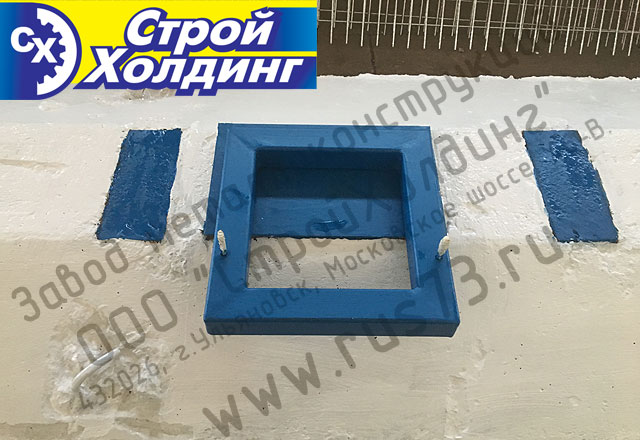

изготовленная ранее посадочная площадка с анкерами под редуктор Nice-600 смонтирована на фундамент

металлическая зубчатая рейка ROA8, L=1000 на складе

завершен монтаж металлической зубчатой рейки ROA8 на полотно откатных ворот

Монтаж редуктора Nice-600 и соприкосновение редуктора с металлической зубчатой рейкой ROA8

регулировочная подставка на фундаменте. Отладочные работы по механике.

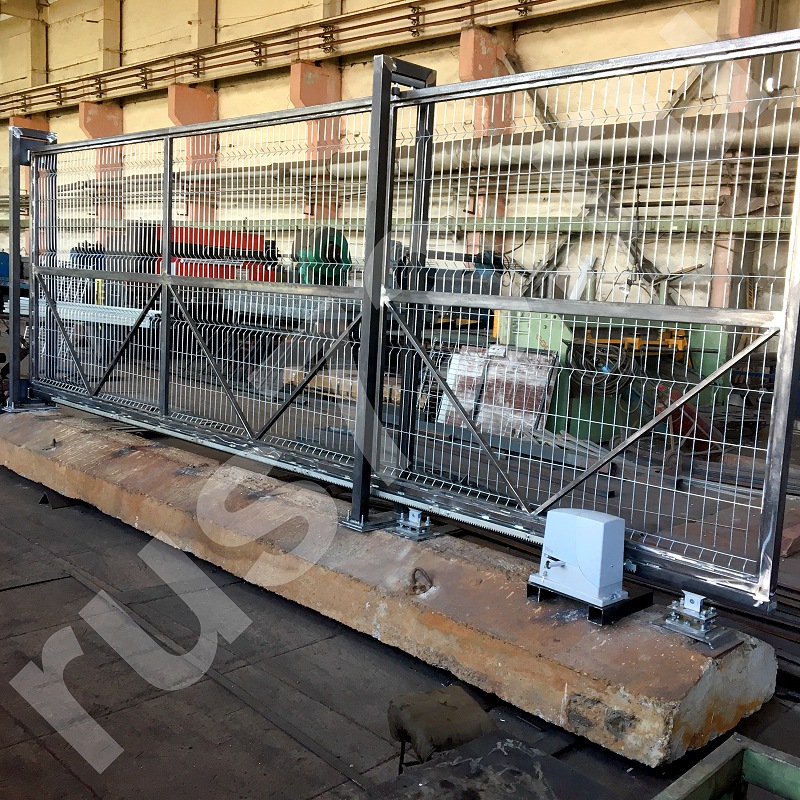

завершение механической отладки. Общая проверка на биения.

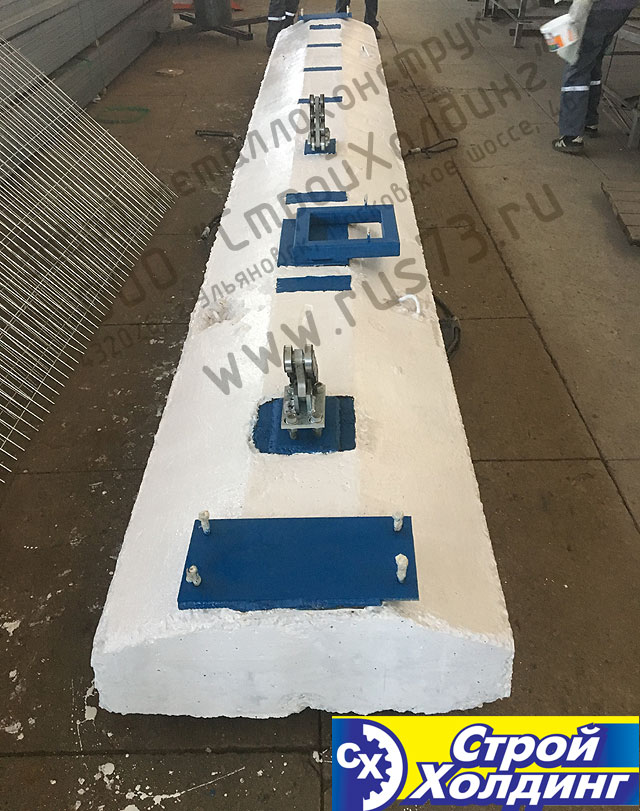

Демонтаж столбов, редуктора и полотна откатных ворот. Окраска фундамента.

Полимерное покрытие полотна откатных ворот - синий RAL 5005 Pulver

Полимерное покрытие полотна откатных ворот - серый RAL 7001 Pulver

Полимерное покрытие полотна откатных ворот - темно-зеленый RAL 6005 Pulver

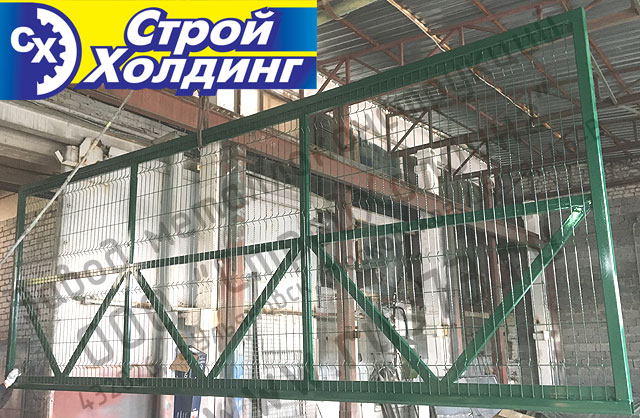

Полимерное покрытие полотна откатных ворот - перемещение на погрузку.

Полимерное покрытие полотна откатных ворот - погрузка

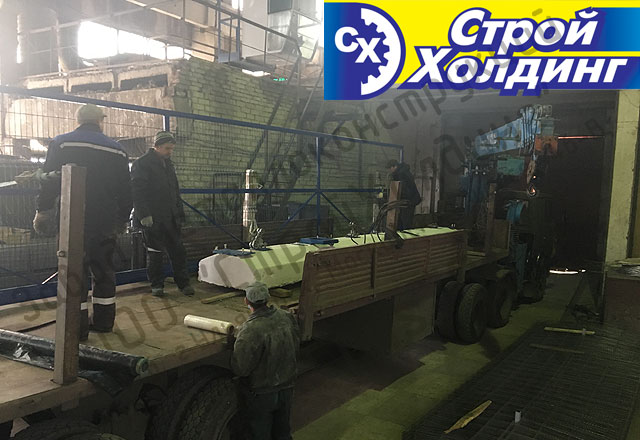

Погрузка фундамента с смонтированными площадками и роликами (опора роликовая), полотна и столбов откатных ворот

Нижняя часть П-образного столба откатных ворот

фундамент и конструкции откатных ворот доставляют на место монтажа

место монтажа откатных ворот

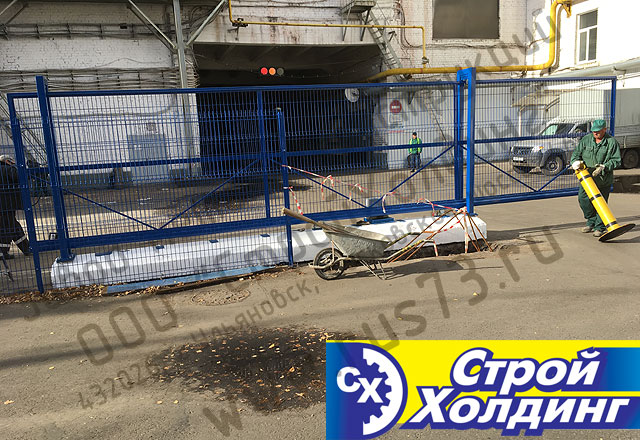

монтаж откатных ворот

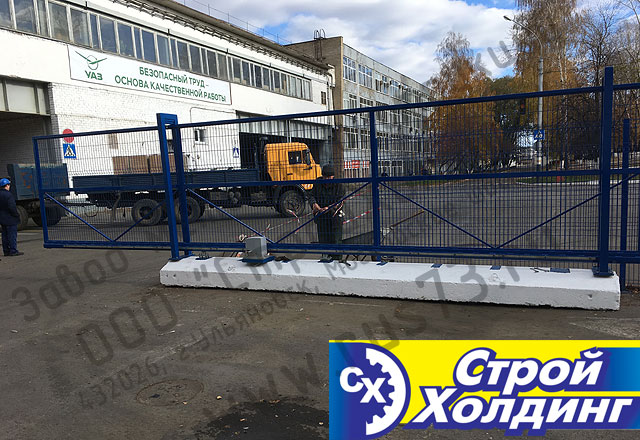

окончание монтажа откатных ворот

смонтированный монтажной фирмой комплект откатных ворот без автоматики, фундамент на швеллере по месту

смонтированный монтажный комплект откатных ворот

монтажный комплекта откатных ворот на швеллер

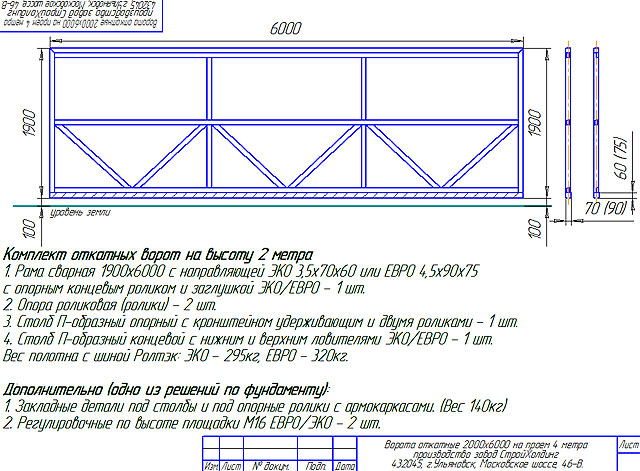

чертеж откатных ворот на проем 4 метра

откатные ворота Ульяновск на проем 7 метров аэропорт Восточный.
